Описание

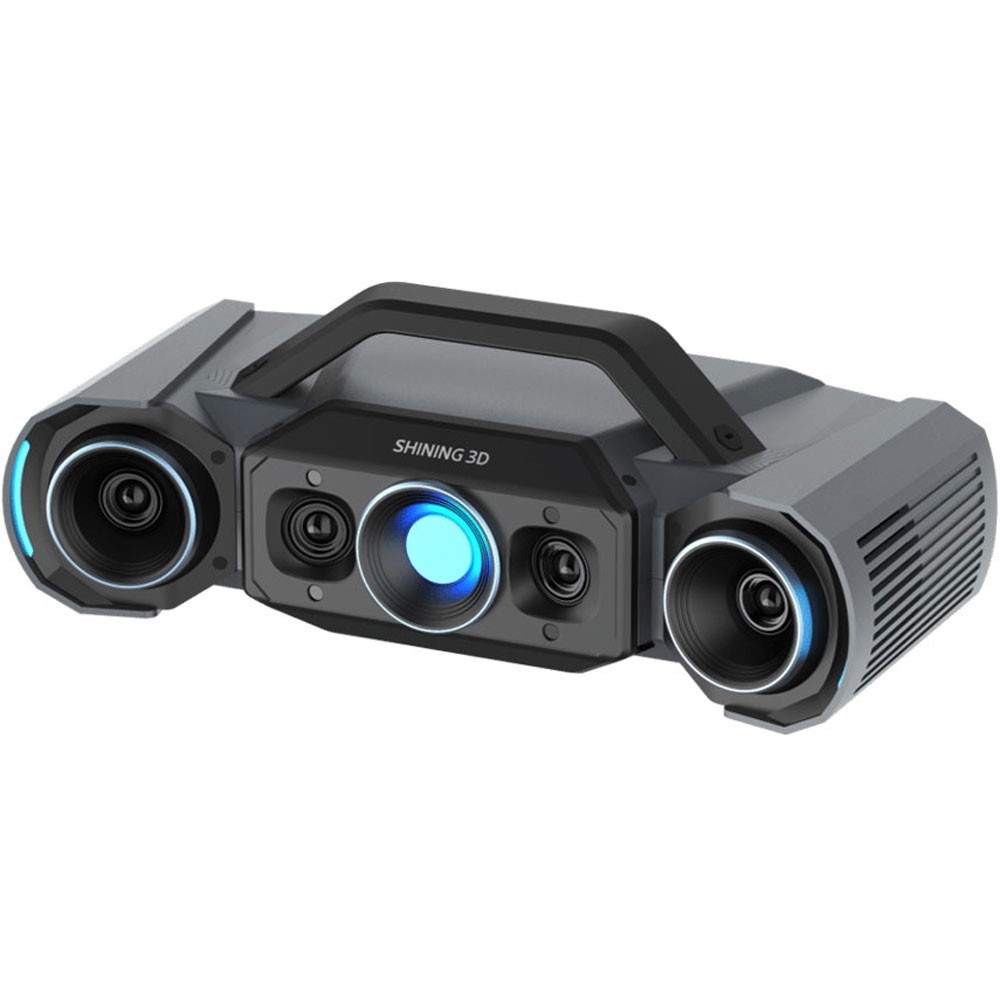

3D сканер Shining 3D OptimScan Q12
Надежная Высокая Производительность
Двойной Диапазон Сканирования, Легко управлять
- Большой диапазон: 430 × 300 мм
Малый диапазон: 160 × 110 мм
Scanned data from different ranges can be seamlessly fused in the software, ensuring both efficiency and detail.
Monocular-Stereo Fusion (MSF)
The monocular-stereo fusion function can effectively increase data coverage and improve the integrity of the scanned data, such as the common turning corners and joints of industrial parts.
Multiple Exposure, Faster Scanning
На базе встроенного двухчипового вычислительного модуля OptimScan Q12 обеспечивает быстрое получение изображений и обработку данных. Каждый выстрел менее чем за 1 секунду, захватив впечатляющие 12 миллионов точек с исключительной точностью.
Для дальнейшего оптимизации рабочего процесса Q12 предлагает несколько режимов экспозиции, включая интеллектуальную автоматическую экспозицию, значительно сокращая время сканирования, обеспечивая при этом оптимальные результаты в различных условиях поверхности.
Универсальный и хорошо адаптируемый
Решение для автоматизированной проверки
OptimScan Q12 может легко интегрироваться с интеллектуальной системой 3D-инспекции, обеспечивая полностью автоматизированный рабочий процесс от сканирования до создания отчетов.
Рабочий процесс:
1. Настройка пути робота
2. Автоматизированное 3D-сканирование
3. Автоматизированный анализ данных
4. Автоматизированная Генерация Отчетов
-
Технические данные
- Scan rangeLarge range: 430 × 300 mm,
Small range: 160 × 110 mm - AccuracyLarge range: 0.015 mm,
Small range: 0.005 mm - Point distanceLarge range: 0.1 mm,
Small range: 0.04 mm - Working distanceLarge range: 590 mm,
Small range: 210 mm - Depth of fieldLarge range: 300 mm,
Small range: 60 mm - Resolution4 × 12.3MP
- Light SourceBlue LED
- WeightOptimScan Q12: 3.5 kg
- Dimensions366 × 162 × 132 mm
- CertificationsCE, FCC, ROHS, WEEE, KC, FDA,
UKCA, IP50, TELEC, TiSAX - Acceptance testVDl/VDE 2634 Part2 (certified in ISO 17025 certificated accuracy lab)
