Описание

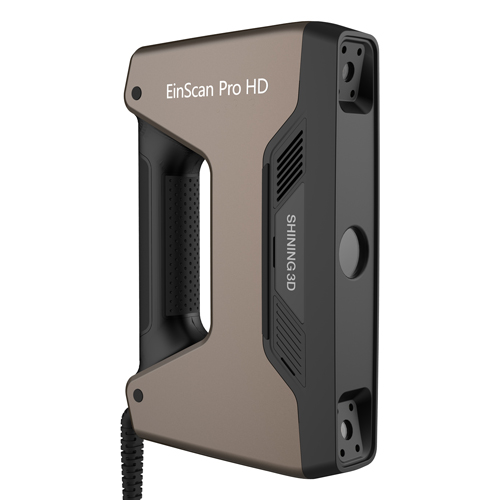

Shining 3D EinScan Pro HD
Унаследованная многофункциональная и модульная конструкция портативного 3D-сканера серии EinScan Pro, EinScan Pro HD обеспечивает беспрецедентную производительность в захвате высокого разрешения и точности с помощью ручного сканирования. Исключительная универсальность и мощная оптимизация объединяются для максимальной высокоэффективности и профессионального 3D-сканирования. Это надежный помощник для дизайнеров и инженеров, которые заботятся о высококачественном 3D-моделировании.
Впечатляющее высокое разрешение для тонких деталей
Приняв новую модульную структуру световой проекции, сканирование полосатого рисунка, которое традиционно использовалось в режиме фиксированного сканирования, теперь используется в режиме портативного сканирования HD.
С помощью установки минимального расстояния в точке 0,2 мм с оптимизированным алгоритмом он обеспечивает высокое разрешение и точность ручного сканирования так же хорошо, как и при фиксированном сканировании.
В Ручном Режиме HD
В Ручном Режиме HD
В Ручном Режиме HD
Меньше ограничений на объекты сканирования
Благодаря новому аппаратному и программному алгоритму проекции освещения EinScan Pro HD способен сканировать более широкий спектр объектов темного или черного цвета и лить металлическую поверхность, обогащая возможности 3D-сканирования материалов.
В Ручном Быстром Режиме
Высокая скорость сканирования и передача данных
EinScan Pro HD имеет драматический прорыв в возможностях сканирования, обрабатывая до 3 000 000 точек в секунду в режиме ручного сканирования и менее 0,5 с для каждого кадра в режиме фиксированного сканирования. USB 3.0 обеспечивает высокоскоростную передачу данных.
By Handheld Rapid Mode
Время сканирования < 1 минута
Высокая точность для высококачественного 3D-моделирования
По видам методов позиционирования, как сканер, так и
Объекты можно перемещать во время сканирования.
Он обеспечивает точность до 0,04 мм
В режиме фиксированного сканирования. В режиме ручного сканирования по выравниванию маркеров объемная точность составляет до 0,045 мм + 0,3 мм/м.
By Handheld HD Mode
Модульная конструкция для широкого спектра приложений с помощью режимов многократного сканирования и выравнивания данных
Модульный цветной пакет, промышленный пакет в качестве дополнительных дополнений к EinScan Pro HD расширяет ваш опыт сканирования для большего количества приложений. Несколько методов позиционирования,
Включая выравнивание функций, выравнивание маркеров, выравнивание целей с кодированием поворотного стола, ручное выравнивание и выравнивание текстуры (с помощью Color Pack), значительно повышают эффективность сканирования без дополнительной подготовки.
- Цветной пакет ( опция приобретается отдельно)
- Промышленный пакет поворотный стол и штатив ( опция приобретается отдельно)
Возьмите портативный EinScan Pro HD куда угодно
Эргономичный дизайн EinScan Pro HD с легким весом, вы можете легко брать сканер с собой куда угодно; простой plug-and-play позволяет запускать сканер без сложной установки; компактный размер позволяет сканеру свободно перемещаться с неограниченным опытом сканирования.
Размер упаковки
37 X 36,5 X 13,5 см
Легковес
1,13 кг
- Четкий процесс руководства по работе
Удобный интерфейс
Постобработка данных
Измерение данных
ExScan Pro
Разработано SHINING 3D,
ExScan Pro — это профессиональное программное обеспечение для 3D-сканирования и обработки данных с набором инструментов сканирования и редактирования сетки для создания высококачественных 3D-моделей.
Точность сканеров серии EinScan Pro
Заводская точность испытаний в соответствии со стандартами VDI/VDE 2634.
Решение QuickSurface RE
Работа с большими сетками QUICKSURFACE предоставляет все необходимые инструменты для преобразования сеток в редактируемые модели САПР. Интерактивные инструменты для гибридного параметрического моделирования как органических, так и призматических форм, которые подходят к сеткам. Экспортируйте данные в стандартных форматах файлов IGES или STEP или создайте полностью параметрическое дерево истории непосредственно в другие пакеты CAD.
| Режим сканирования | Ручное сканирование HD | Ручное быстрое сканирование | Фиксированное сканирование с помощью проигрывателя
(С дополнением: Industrial Pack) |
Фиксированное сканирование без проигрывателя
(С дополнением: Industrial Pack) |
|---|---|---|---|---|
| Точность сканирования | До 0,045 мм | До 0,1 мм | 0,04 мм (точность выстрела) | 0,04 мм (точность выстрела) |
| Объемный Объемный Точность* | 0,3 мм/м (выравнивание маркеров) | 0,3 мм/м (выравнивание маркеров) | / | / |
| Скорость сканирования | 10 кадров/с; 3 000 000 точек/с | 30 кадров/с; 1 500 000 точек/с | Односканирование<0,5 с | Односканирование<0,5 с |
| Точка Расстояния | 0.2 мм-3 мм | 0.25 мм-3 мм | 0.24 мм | 0.24 мм |
| Диапазон одного сканирования | 209*160 мм——310*240 мм | |||
| Глубина резкости | ±100 мм | |||
| Рабочее Расстояние | 510 мм | |||
| Источник Света | LED | |||
| Режим Выравнивания | Выравнивание Маркера
Выравнивание функций[2],
Гибридное выравнивание[3] |
Выравнивание Маркера,
Выравнивание текстуры[4],
Выравнивание Функции,
Гибридное выравнивание |
Цели с кодом поворотного стола, функция, маркеры, ручное выравнивание | Маркеры, функция, ручное выравнивание |
| Сканирование Текстур | Да (с дополнением: Цветной пакет) | Да (с дополнением: Цветной пакет) | Да (с дополнением: Цветной пакет) | Да (с дополнением: Цветной пакет) |
| Наружная работа | Установите укрытие или крышку, чтобы избежать прямых солнечных лучей | |||
| Специальный Объект Сканирования | Для прозрачных, сильно отражающих или некоторых темных объектов, пожалуйста, распылите порошок перед сканированием | |||
| Включенное программное обеспечение | ExScan Pro, Solid Edge SHINING 3D Edition | |||
| Форматы вывода | OBJ; STL; ASC; PLY; P3 ; 3MF | |||
| Вес Сканера | 1,25 кг (включая кабель USB3.0) | |||
| Диапазон рабочих температур | 0-40℃ | |||
| Диапазон Рабочей Влажности | 10-90% | |||
| Поддерживаемая ОС | Win10,(64bit) | |||
| Рекомендуемая конфигурация | Видеокарта: NVIDIA GTX1080 и выше; видеопамять: >4G, процессор: I7-8700, память: 64G; интерфейс: высокоскоростной USB 3.0 | |||
| Необходимая конфигурация | Видеокарта: карта Quadro P1000 и выше или NVIDIA GTX660 и выше; процессор: Intel (R) xeon E3-1230, Intel (R) I5-3470, Intel (R) I7-3770; интерфейс: высокоскоростной USB 3.0; память: 16G | |||
| [1]. Объемная точность относится к взаимосвязи между точностью 3D-данных и размером объекта; точность снижается на 0,3 мм на 100 см.
Вывод получается путем измерения центра сферы под выравниванием маркера. [2]. Выберите это выравнивание при сканировании объектов с богатыми геометрическими чертами на поверхности. [3]. Гибридное выравнивание означает выравнивание маркеров и выравнивание функций может быть переключено автоматически. [4]. Это выравнивание нуждается в помощи Color Pack и требует богатой информации о цветовой текстуре на поверхности объекта. SHINING 3D оставляет за собой право объяснить любые изменения спецификаций и изображений. Пожалуйста, обратитесь к einscan.com для получения дополнительной информации. |
||||
