Описание

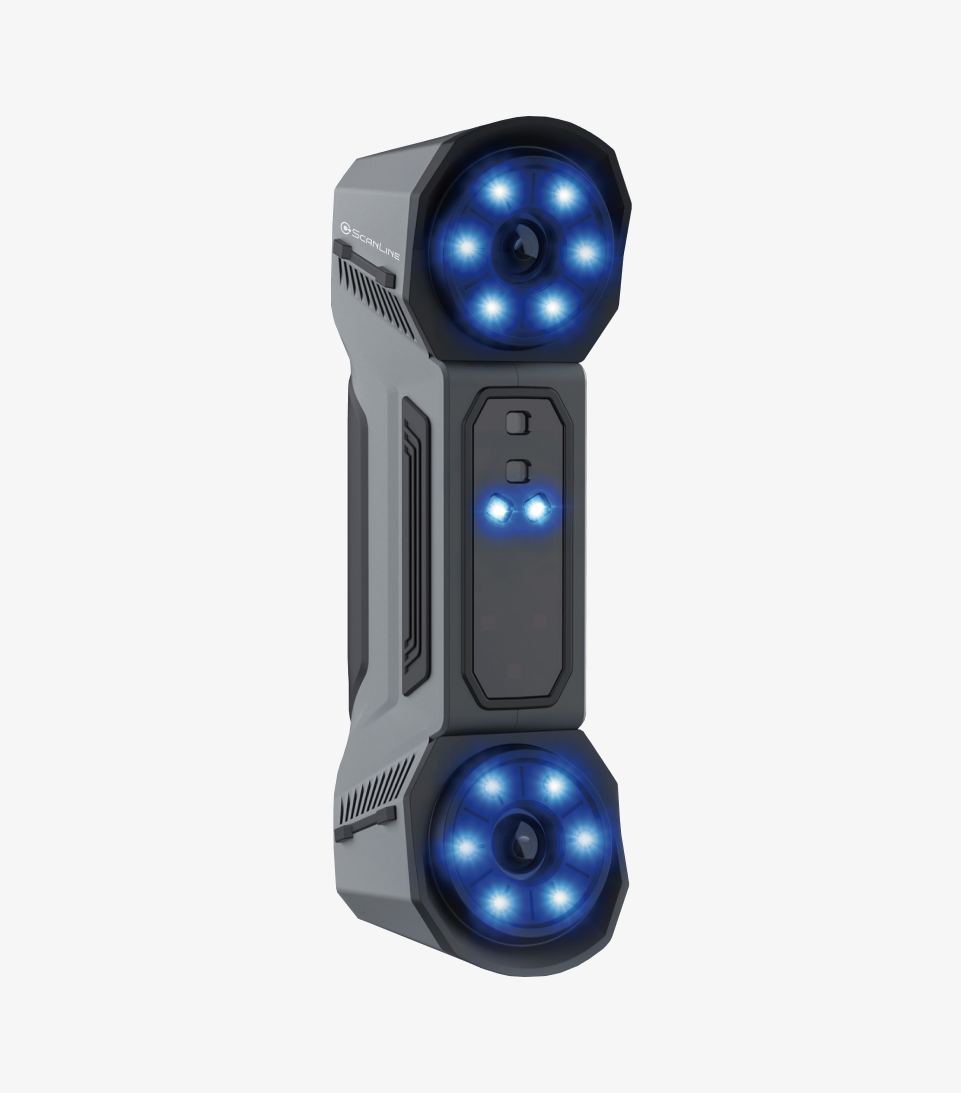

3D сканер ScanLine EasyScan Combo+
3D сканер ScanLine EasyScan Combo+ — многофункциональный ручной 3D-сканер с гибридным источником света. Данный сканер оснащен двумя источниками света: синим лазером и инфракрасным VCSEL (поверхностноизлучающий лазер с вертикальным резонатором) и представлен в сверхкомпактном корпусе размером всего 193x63x53 мм и весом 620 г. Этот легкий ручной 3D-сканер предлагает четыре режима работы: сканирование в режиме множественных линий, однолинейное сканирование, сканирование тонкостенных объектов и инфракрасное сканирование.
Режим множественных линий проецирует до 50 лазерных лучей, а скорость сканирования составляет до 3 584 000 точек/сек. Гибридная технология, широкий угол обзора и адаптируемость к типам объектов и поверхностей позволяют FreeScan Combo+ легко справиться с широким спектром сценариев использования — от контроля, реверс-инжиниринга и проектирования изделий до аддитивного производства и других отраслей промышленности.
Особенности:
Синий лазер + инфракрасный свет
Инновационная комбинация синего лазера и инфракрасного источника света отвечает требованиям различных сценариев промышленного 3D-сканирования.
4 Режима работы:
- Режим множественных линий с 26 или 50 лазерными линиями для стандартного сканирования.
- Режим сканирования тонкостенных объектов с 7 параллельными лазерными линиями для передачи мельчайших деталей.
- Режим сканирования глубоких отверстий и поднутрений с одиночной лазерной линией.
- Режим инфракрасного излучения для быстрого сканирования без использования маркеров.
Скорость сканирования до 3 584 000 точек/сек
Высококачественный, плавный и эффективный сбор 3D-данных для широкого спектра применений. Нет проблем со сканированием темных или светоотражающих поверхностей.
Точная детализация мельчайших деталей
Благодаря 7 параллельным лазерным линиям в режиме высокоточного сканирования можно оцифровывать небольшие, сложные участки с более высоким уровнем детализации. Режимы лазерного сканирования 3D сканера FreeScan Combo+ позволяют достигать точности промышленного уровня до 0,02 мм, что идеально подходит для метрологических применений.
Получение данных при сканировании глубоких отверстий и поднутрений
Оптимизированный угол наклона объектива сканера и режим сканирования одиночной лазерной линией обеспечивают комплексный сбор данных для глубоких отверстий и поднутрений. Сканируйте и проверяйте каждую деталь заготовки.
Сканирование инфракрасным светом
Для деталей со сложной геометрией идеально подходит режим сканирования инфракрасным светом. Он быстро и эффективно считывает детали без необходимости использования маркеров.
Мощность и эргономичность
FreeScan Combo+ отличается эргономичной, компактной и легкой конструкцией, которая делает 3D-сканирование удобным и простым.
| Зона сканирования | 520 x 510 (режим лазерного сканирования), 600 x 600 (инфракрасный режим) |
| Интерфейсы | USB 3.0 |
| Источник света | 50 лазерных линий, 7 параллельных лазерных линий, одиночная лазерная линия. Инфракрасное сканирование: VCSEL (поверхностноизлучающий лазер с вертикальным резонатором) |
| Рабочее расстояние | Лазерное сканирование: 300 мм / 200 мм, Инфракрасное сканирование: 300 мм |
| Скорость сканирования | Лазерное сканирование: 3,600,000 точек/c, Инфракрасное сканирование: 2,250,000 точек/с |
| Точность | Лазерное сканирование: до 0.02 мм, Инфракрасное сканирование: до 0.05 мм |
| Электропитание | 12V, 5.0A |
| Особенности | 50 лазерных линий в режиме стандартного сканирования |
| Технология сканирования | Оптический гибрид |
| Глубина сканирования | Лазерное сканирование: 360 мм. Инфракрасное сканирование: 1240 мм ( Глубину сканирования можно регулировать вручную в инфракрасном режиме сканирования. Максимальное значение составляет 1240 мм) |
| Класс лазера | Класс II (безопасный для глаз) |
| Рабочая температура | -20 ~ 40°C |
| Сертификация | CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50 |
| Требования к конфигурации ПК | Операционная система: Win10/ 11 (64-разрядная); Графический процессор: видеокарты серии NVIDIA GTX/RTX, ≥ GeForce RTX 3060; Видеопамять: ≥ 6 ГБ; Процессор: I7-10700; Оперативная память: ≥ 32 ГБ |
| Расстояние между точками | Лазерное сканирование: 0.05 ~ 10 мм. Инфракрасное сканирование: 0.1 ~ 3 мм |
| Страна производитель | Китай |
| Вес нетто | 620 г |
| Габариты | 193 x 63 x 53 мм |
| Зона сканирования | 520 x 510 (режим лазерного сканирования), 600 x 600 (инфракрасный режим) |
| Интерфейсы | USB 3.0 |
